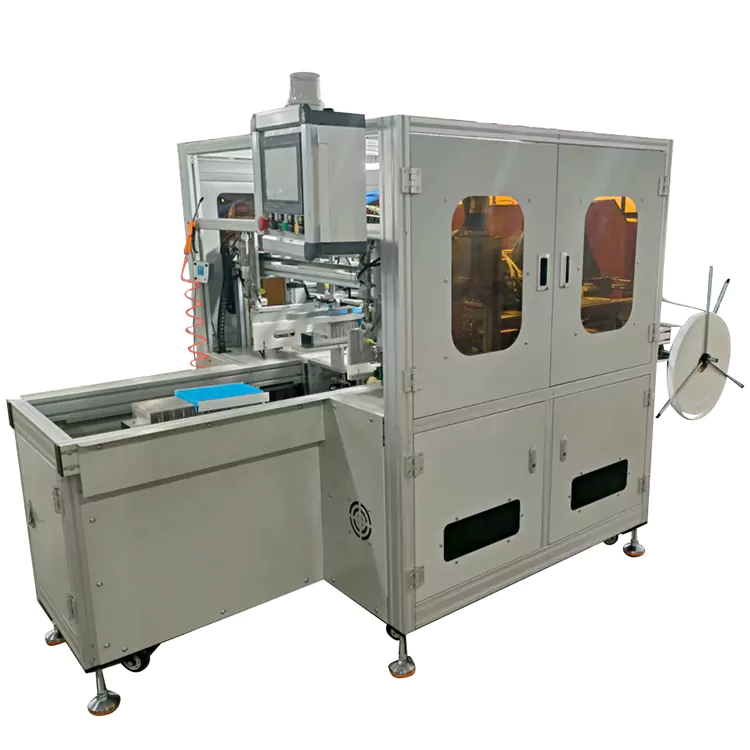

자동 엣지 웰트 머신

장비 설명

자동차 에어컨 필터용 전자동 엣지 웰트 기계는 자동차 에어컨 필터(특히 접힌 필터)를 생산하기 위해 제작된 특수 자동 기계입니다. 주요 임무는 밀봉 폼 라미네이팅, 필터 종이로 가장자리 감싸기, 고무 스트립 접착과 같이 필터 기재의 측면 가장자리(또는 가장자리)에 정확한 라미네이팅 및 프레싱을 수행하는 것입니다. 이는 필터의 밀봉 성능, 구조적 안정성 및 여과 무결성을 향상시키며 이는 필터 치수 정밀도 및 조립 호환성에 대한 자동차 에어컨 시스템의 엄격한 요구 사항을 충족합니다.

핵심 애플리케이션 시나리오 및 적응 범위

이 자동 엣지 웰트 기계는 주로 자동차 에어컨 필터의 대규모 생산에 사용되며 특히 주류 접힌 종이 필터와 복합 섬유 필터에 중점을 둡니다. 길이 100~400mm, 너비 50~200mm의 일반적인 크기 범위를 포괄하는 다양한 차량 유형(세단, SUV, 상용차 등)에 해당하는 필터 크기에 적응할 수 있으며 다양한 엣지 라미네이팅 소재에 대한 자동화 작업을 지원합니다.

제품특징

높은 유연성: 여러 필터 사양의 전환에 적응합니다. 이 장비는 광범위한 기계 구조 수정 없이도 다양한 차량 유형에 대한 필터 생산 요구 사항을 충족할 수 있는 신속한 모델 전환 기능을 갖추고 있습니다.

매개변수화된 설정: 필터 치수(길이, 너비, 가장자리 라미네이팅 너비), 가장자리 라미네이팅 재료 유형, 프레싱 압력 및 기타 매개변수를 터치스크린을 통해 직접 입력할 수 있습니다. PLC는 모델 전환 시간이 10분 이하인 해당 프로그램을 자동으로 호출합니다.

모듈형 디자인: 공급 고정 장치, 라미네이팅 헤드 및 절단 구성 요소는 모두 모듈식 구조를 채택합니다. 특수 크기 필터의 경우 코어 전송 시스템을 조정하지 않고 해당 고정 장치(예: 맞춤형 클램핑 조, 다양한 폭의 압착 롤러)만 교체하면 됩니다.

다중 재료 호환성: 롤형 엣지 라미네이팅 재료(폭 3~20mm)의 자동 공급을 지원하며 스펀지, 부직포, 고무 스트립 등 다양한 재료와 호환됩니다. 풀기 메커니즘은 직경이 Φ300-Φ600mm인 재료 롤을 수용할 수 있어 재료 교체 빈도를 줄일 수 있습니다.

제품 장점

자동화된 고정밀 엣지 라미네이팅 작업을 통해 자동 엣지 웰트 기계는 기존 수동 엣지 라미네이팅의 문제(낮은 효율성, 충분히 정확하지 않음, 일관되지 않은 품질)를 해결하고 필터 제조업체가 다음을 수행하도록 돕습니다.

제품 인증률 향상(수동 라미네이팅 사용 시 85%에서 99.5% 이상으로)

인건비 절감(1대의 기계로 3~5명의 작업자를 대체할 수 있음)

부품의 "높은 일관성 및 높은 신뢰성"에 대한 자동차 산업의 품질 요구 사항을 충족하면 완성된 필터가 자동차 제조업체로부터 인증(예: IATF16949 인증 시스템)을 받는 데 도움이 됩니다.
